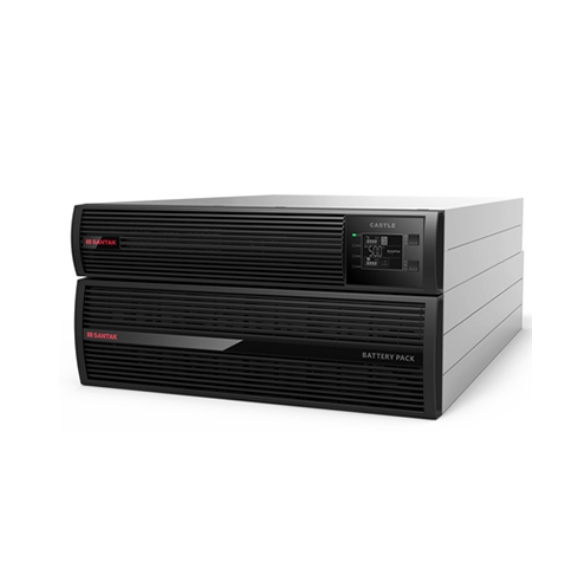

型号容量: C6K Rack/C6KS Rack/C10K Rack/C10KS Rack
拓扑技术:
• 在线双转换技术
• 高频IGBT整流
• 机架式设计
额定电压: 208VAC/220VAC/230VAC/240VAC可设定，出厂配置为220VAC
额定频率: 50/60 Hz
• 输出功率因数0.9，完全匹配主流负载设备
• 双转换效率95%，为用户节省大量能源开支
• CE标志，符合IEEE 标准，符合欧盟环保标准
• 结构紧凑，10kVA只需2U高度，节省宝贵的机柜空间
• 配置电池数量可调整，可根据用户电池数量设置匹配参数
• 高温环境验证，可适应50摄氏度环境温度运行
• 超强充电能力，满足长时间后备电池配置及快速充电需求
• 低噪音模式设计，舒适的使用体验
• 支持并机扩展，提升系统容量及系统冗余度
• 丰富的选配件，可满足用户的差异化需求，包含：
网络监控卡、Modbus/CMC卡、可编程干节点卡、并机组件、维修旁路、主机导轨、电池模块导轨
• 中小型企业、大型企业分支机构、银行网点等小型化数据中心
• 存储器、网络设备、VoIP、通讯设备、自动化设备、Office 办公终端
• 精密仪器设备及工业控制设备等
规格参数表
产品型号 | C6K Rack | C6KS Rack | C10K Rack | C10KS Rack |
额定功率 | 6KVA/5.4KW | 6KVA/5.4KW | 10KVA/9KW | 10KVA/9KW |
产品拓扑 | 在线双转换 | |||
输入特性 | ||||
输入输出模式 | 单进单出 | |||
输入电压 | 220V | |||
输入电压范围 | 110VAC-276VAC | |||
输入频率范围 | 40-70Hz | |||
输入谐波电流 | <3% | |||
输入功率因数 | ≥0.99 | |||
输出特性 | ||||
输出制式 | 单相两线+PE | |||
输出电压 | 208/220/230/240VAC | |||
输出电压精度 | +/-1% | |||
输出功率因数 | 0.9 | |||
输出频率范围 | 50/60Hz+/-0.1Hz(电池模式) | |||
输出谐波分量 | <1%(线性负载) | |||
<4%(非线性负载) | ||||
输出波形 | 正弦波 | |||
波峰因数 | 3:1 | |||
过载能力 | 105%~125% 10分钟;125%~150% 1分钟 | |||
效率 | ≥95%（在线模式）；≥98%（ECO模式） | |||
电池特性 | ||||
电池电压 | 192V/204V/216V/228V/240V可选，默认192V | |||
电池数量 | 16-20可选，默认16 | |||
备电时间 | 取决于电池容量配置 | |||
回充能力 | 3小时回充90% | 默认4A，0-12A可设定 | 3小时回充90% | 默认4A，0-12A可设定 |
并机 | 最大并机 3台 | |||
显示和通讯 | ||||
显示 | LCD+LED | |||
通讯端口 | RS232/USB 标配 | |||
可编程干结点接口 | 标配1个输入+1个输出 | |||
紧急关机（EPO） | 标配 | |||
可扩展插槽 | 标配，可选配AS400卡，CMC卡，NMC卡 | |||
软件 | Winpower | |||
尺寸和重量 | ||||
主机尺寸(W*H*D)mm | 438*86.3*571 | |||
主机重量(Kg) | 13.3 | 13.6 | 15.2 | 15.5 |
电池模块尺寸(W*H*D)mm | 438*130*594 | |||
电池模块重量(Kg) | 46 | - | 52 | - |
环境和标准 | ||||
运行环境温度 | 0~40°C | |||
湿度 | 0~95%(无凝露) | |||
噪音 @1 米 | ≤45dB | ≤45dB | ≤50dB | ≤50dB |
防护等级 | IP20 | |||
安规 | IEC/EN62040-1,GB7260,GB4943 | |||
EMC | IEC/EN62040-2, IEC61000 | |||
认证 | TLC，节能认证，CE | |||
服务和支持 | ||||
保固 | 3年 | |||
