ups不间断电源输入输出如何进行选机器
2020-12-16 06:48:06

      常人们在谈到UPS不间断电源的选型时,大都首先谈到UPS容量的选择,即:用户可以根据所用设备的负荷量统计值来选择所需的UPS输出功率(KVA值),如果以KW值计算,就要乘输出功率因数0.8,考虑到用户今后扩容以及负载启动时的冲击,通常推荐设计参数是:用户的负载量仅占UPS输出功率的60%~70%为宜。即XKVA&TImes;60%~70%或XKVA&TImes;0.8&TImes;60%~70%。

  但是,在现今的行业运用中,UPS不间断电源的选型工作,远没有这么简单。它要考虑到UPS的输入和输出介面两方面的影响。即UPS不间断电源对电网(或备份发电机)的影响,所带负载对UPS的影响。

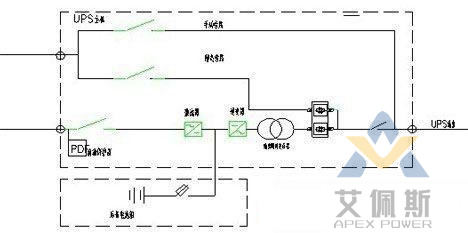

ups不间断电源典型方框图

 一、UPS不间断电源输入端


  对电网而言,UPS不间断电源的输入端根据GB/Z17625.6-2003IEC6100-3-4∶1998的标准要求:大于16A的电气设备,输入功率因数大于0.92,输入THDI小于8%,这是绿色电源的基本要求。


  如果,UPS不间断电源输入端达不到以上标准,电网或备份发电机,尤其是发电机的容量必须在两倍以上或更高。这是由于谐波电流大量存在,比如三相六脉冲整流器输入谐波电流总含量高达30%--35%。如果是电网,则因电网容量大输出内阻很低,不会对输出电压造成影响。但对于备份发电机组,其容量相对小内阻远比电网大得多,因此,UPS不间断电源的输入谐波电流就会引起发电机输出的电压畸变,而不能带动UPS工作,使UPS不间断电源常工作在电池放电状态。


  所谓谐波含量,就是各次谐波的平方和开方。

另外,电网或备份发电机所带的其它设备,如果没有作电磁兼容性(EMC)的要求,可能由于UPS输入端THDI太大,而受到影响。


  所以,在UPS不间断电源的选型时,200KVA及以下的UPS,应首选采用IGBT整流,其输入功率因数大于0.92,输入THDI小于3%的UPS,200KVA及以上也要选用采用十二脉冲整流器,并加了相应谐波处理技术的UPS。


  顺便提一下,200KVA及以上UPS的IGBT整流器,目前的欧洲UPS生产厂家,还对1200V,IGBT大电流的并联问题持谨慎态度,如已能批量生产一单元、二单元、四单元、六单元和七单元的IGBT标准型模块,其最高水平已达到1800A/4500V。但是,300A/1700VIGBT模块,它是由4个160A/1700VIGBT芯片和8个100A/1700V快恢复二极管组成。其它技术已经成熟。


 文章由:UPS不间断电源 艾佩斯整理提供,此文观点不代表本站观点
